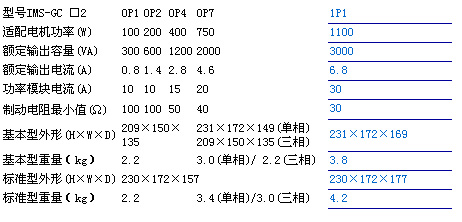

200V級IMS系列伺服控制器控制異步電機功率范圍為: 0.1kW～1.1kW。 機型分布：100W，200W，400W，750W，1100W，1500W，2200W 特點如下： IMS伺服控制器采用專用32位CPU對電機進行全數字化控制。 IMS伺服控制器具有內部PLC功能，控制器可自成系統工作。CPU的E2PROM中可存儲多個程序，語句可達400條。 IMS伺服控制器采用本公司專用的QMCL（Quick Motion Control Language）語言，電機控制程序的編程簡單易學。 IMS伺服控制器配用本公司專用標準交流異步電機，額定轉速以下恒轉矩輸出（max300%），額定轉速以上恒功率輸出。具有零轉速轉矩保持功能。 IMS伺服控制器的控制電機安裝PG，可對電機的位置、速度、加速度、轉矩進行高精度控制以及具有對多臺電機進行同步控制的功能。 IMS伺服控制器具有通信功能，可由個人計算機、PLC等上位機進行控制和運行狀態監視等。與上位機的通訊連接，最多可同時有15臺IMS伺服控制器。 400V級IMS系列小功率伺服控制器控制異步電機功率范圍為0.1kW～2.2kW。 400V級IMS系列伺服控制器使用三相380V電源，適用于所有具有三相電源的場合和設備。 IMS伺服控制器具有豐富的輸入輸出功能 ·說明： PG（PULSE GENERATION）特指用于電機控制和外部給定的脈沖發生器或編碼器。 單PG型只有控制器自身所控電機的PG接口。 雙PG型在控制器自身所控電機的PG接口外，配有一個外部的PG輸入接口和脈沖列給定輸入接口。 通用數據 電源電壓 三相：380～440VAC 電源頻率 50Hz/60Hz ±5% 最大輸出電壓 三相380～440VAC 輸出頻率范圍 0～250 Hz/0～500 Hz 頻率設定分辨率 0.01Hz/0.02Hz 控制方式 正弦波數字方式矢量控制（帶PG） 電機運行控制 基于靈活實現各種電機運行邏輯的QMCL語言編程 轉矩特性 電機基頻以下300%額定轉矩（＊ 適配電機） 轉矩限幅 0～300%電機額定轉矩（＊ 適配電機） 轉矩精度 ±5% 速度控制比 1:5000以上 速度控制精度 ±0.04% 位置控制精度 ±1脈沖數 位置控制范圍 4Byte 加、減速度控制 0.05～3000Hz/s可設定 制動轉矩 外置能耗制動電阻 最大可達300%電機額定轉矩 過載能力 300%額定電流10秒（出廠設定） 可編程模擬量輸入 兩路（10bit） 4～20mA或0～10V 可編程模擬量輸出 兩路（8bit） 0～5V（允許最大電流10mA） 可編程數字量輸入 NPN型接點輸入，單PG型16點；雙PG型12點 可編程數字量輸出 OC門輸出， 單PG型13點；雙PG型 8點 可編程脈沖列輸入 雙PG型： 0～300kpps，/ 符號+脈沖列輸入 90º相位差 A、B 相輸入/正、負脈沖列 可選 通信接口 RS232C/ RS422/ RS485 4800，9600，19200，38400 bps四種波特率可設定 保護功能 過電流、過電壓、功率模塊過熱、欠電壓、 過載保護，QMCL語言編程錯誤保護等 PG規格 線驅動型光電編碼器 1000C/T以上，標準配置為2500C/T 環 境 溫度 -10℃～+40℃ 濕度 <90%RH，不結露 振動 20Hz以下：1G；20～50Hz：0.2G 選型參數
