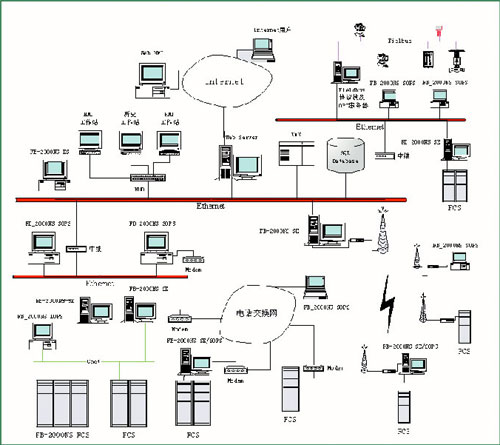

系統應用： 　　　　　　　回路調節 　　　　　　　邏輯控制 　　　　　　　順序控制 　　　　　　　數據采集和管理 　　　　　　　二先進控制 　　DCS控制系統屬于第四代控制系統，采用了最先進的技術和開放性標準。向用戶提供了更廣闊的應用空間和想象空間，是一套適應企業各種自動化需求的．開放的、規?？勺兊目刂葡到y(tǒng)。 　　DCS系統主要由服務器(SE)．工程師站(ES)．系統操作站(SOPS)?，F(xiàn)場控制站(FCS)及過程控制網絡(NET)等組成。 　　服務器(SE)運行在32位WindowsNT，，Windows2000，，WindowsXP網絡平臺上，可掛接局域網或廣域網，并和過程控制網。工廠數據庫等連接，為系統操作站(SOPS)，工程師站(ES)及現場控制站提供數據存取服務。提供服務器冗余配置。 　　工程師站(ES)運行在32位的WidowsNT，Windows2000，WindowsXP網絡平臺上．可掛接局域網或廣域網：和DCS服務器連接，實現系統的組態及監控功能。 　　系統操作站(SOPS)運行在32位WindowsNT，Windows2000/WidowsXP網絡平臺上，可掛接局域網或廣域網，和DCS服務器連接，實現系統的監控功能。 　　現場控制站(FCS)足直接與現場打交道的I/O處理單元，完成工業過程的實時監控功能?？刂普究扇哂嗯渲?。同一現場控制站內任何卜。模板都能提供冗余配置。 　　過程控制網絡由一個高速的控制網絡(cNET)構成，其控制網絡可以實現和服務器、工程師站，系統操作站，現場控制站的連接，完成數據，命令等傳輸．并可冗余配置，從而使得數據傳輸更安全有效。 　　DCS適合從單一的過程裝置到整個工廠的自動化，適合從控制系統的局部改造到企業的管控一體化等應用場合。 系統體系結構: 　　DCS系統的通信網絡結構從通信介質上可以分成三層通信網絡結構。底層是現場控制站內部的網絡(1/ONET)，采用高速現場總線網，實現主控制器和各種㈠O處理單元之間的信息交換。第二層為過程控制網采用高速的控制網(cNET)實現服務器．工程師站。系統操作站和現場控制站之間信息交換。最上層作為系統網絡(SNET)，采用符合TCP/P協議的工業以太網，連接各個控制站的服務器及企業內務類管理計算機，用于企業內的信息傳送和管理，是實現工廠綜合管理的的主要信息通道。
