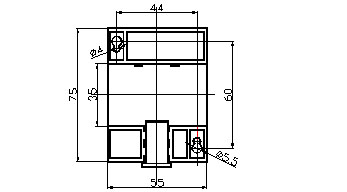

一、概述 YWD-CDV直流監控器具有直流測量、顯示和欠壓告警、控制（接點輸出）功能，能實時顯示被測直流電壓，可 隨意設定欠壓告警電壓，并有繼電器接點輸出,是一種經濟、實用的直流電壓測量及控制儀器。 二、產品特點 1、 完全采用模擬電子技術，沒有死機問題。 2、 數碼管顯示，亮度高，清晰。 3、 簡單實用，可靠性高。 三、產品型號 YWD-CDV 1、技術指標 控制精度: 1.0級 分辨率: 0.1 V 繼電器接點容量； AC、DC:220V（380V） 7A（除特別要求，繼電器輸出為常開接點） 控制回差: 5 V（可按用戶要求設置） 整機功耗: ＜1W（如：DC25V40mA） 工頻耐壓； 輸入/輸出、輸出/電源間： 2.0 kV/min、1mA，輸入/電源間： ≤1.5 kV/min、1mA 輸入電壓： 0～70V 0～300 V或用戶自定 輔助電源； DC:15V 24V 48V 110V 220V AC: 110V 220V或用戶自定 工作環境： 溫度：-10 ℃～50 ℃，濕度：10%～95%RH 貯存條件: 溫度：-10 ℃～70 ℃，濕度：10%～95%RH 外形結構: 55㎜×75㎜×120㎜，35mm導軌安裝 2、使用說明 a 接線 直流電壓監控器工作時按下圖接線 b 功能介紹 測 量: 直流電壓信號直接輸入，監控器可實時測量。 　 顯 示: 31/2位數碼顯示，通過按鈕可選擇顯示實時測量值、欠壓告警值。 控 制: 通過繼電器接點輸出實現控制功能。 　 設 定: 通過監控器面板按鈕，可設定二種工作狀態：顯示（實時測量）、 設置（設定欠壓告警電壓值），設定值的調整直接調節電位器可得。 c 直流電壓測量 按“設置/顯示”按鈕。使之彈起，處于顯示（實時測量）狀態，直流電壓監控器顯示的就是測量直流電壓值。 d 設置欠壓值 按“設置/顯示” 按鈕，使之下壓，處于設置狀態，此時直流電壓監控器處于設置功能狀態，可通過面板欠壓 設置電位器調節設定值，直流電壓監控器顯示的是設置欠壓值。 完成欠壓值設置后，將按鈕切換回顯示狀態。 四、安裝 1、現場安裝 a 安裝時，請根據現場環境，在可能的情況下保證監控器顯示板面朝向觀察者； b 電氣連接線用12～14號屏蔽導線； c 請不要擅自打開儀器外殼，以免造成損壞。 2、安裝環境 a 監控器應盡量安裝在干燥，通風良好并遠離熱源的地方； b 環境溫度為：-10 ℃～50 ℃； c 工作電源：DC 15 V～45 V 3、安裝方式 可采用DIN導軌和螺釘兩種安裝方式，導軌寬度為35mm，螺釘大小為M4×12。 4、安裝尺寸（底視圖）
