MJ3型三單元晶閘管觸發脈沖末級板
企業信息
同類優質產品
更多+
產品分類
產品新聞
產品介紹
一、概述
MJ3型三單元晶閘管觸發脈沖末級板是在兩單元觸發脈沖末級板的基礎上增加了一個單元而生產的,它是為三相半波或三相橋式半控整流或三相半波逆變電路中晶閘管的觸發而設計的,還可以用于主功率器件為雙向晶閘管的三相交流調壓系統中。
二、使用方法

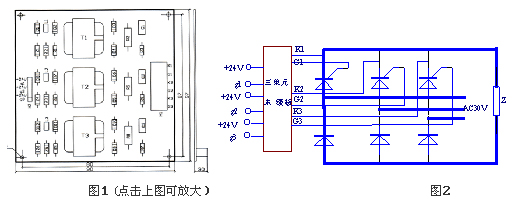

三單元晶閘管觸發脈沖末級板的外形尺寸為:長×寬×高=97mm×90mm×30mm,其實際元件排列示意圖如圖1所示。應用中接插件S1中的+24V、g1;g2;+24V、g3分別接脈沖觸發板的三路脈沖輸出,而接插件S2中的G1、K1;G2、K2;G3、K3分別接主電路中三個共陰極或共陽極接法的晶閘管的門陰極。圖2給出了該三單元未級板用于三相半控橋整流系統中的原理圖。
三、輸入輸出負載能力
1.+24V、g1,+24V、g2,+24V、g3要求提供電流為脈沖電流150mA,其脈沖寬度應為高頻調制的雙窄脈沖列,若為未調制的寬脈沖其每個脈沖寬度應不寬于300μS。
2.輸出負載能力:G1、K1,G2、K2,G3、K3允許最大輸出電流為脈沖電流400mA。
3.可觸發5~1650A/100~3500V晶閘管三單元。
