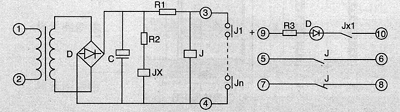

1、概述 ZJX-3A型剪斷銷信號裝置（以下簡稱裝置）用在保護線路中，作為反應水輪機剪斷銷折斷時的信號元件。 2.主要技術參數 ●輸入交流額定電壓：220V，50Hz。 ●信號輸入直流額定電壓：220V、110V、48V。 ●動作電壓：不大于85％額定電壓。 ●動作時間：不大于30ms。 ●功率消耗：不大于5VA。 ●介質強度：裝置所有電路對外殼之間的絕緣強度，應能耐受電流50Hz，電壓2000V，歷時1min的試驗，而無擊穿或閃絡現象。 ●絕緣電阻：裝置所有電路對外和非帶電金屬部分的絕緣電阻不小于100Mn。 3.內部接線圖
