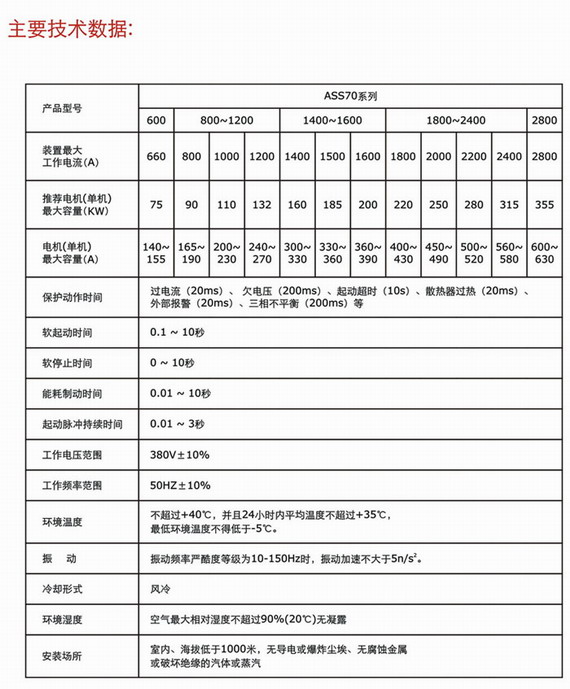

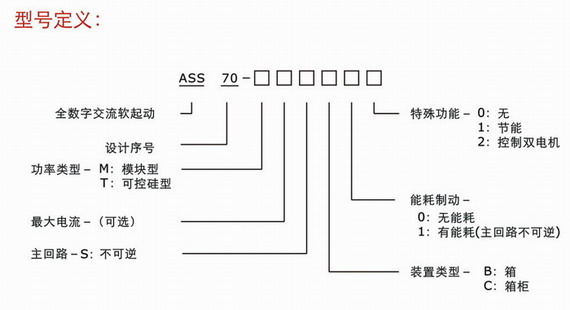

產品介紹 ASS70系列交流電動機軟起動裝置，其控制核心芯片采用是馬達控制專用芯片，美國德克薩斯州儀器公司生產的TMS320F240數字信號處理器，確保運算精確、響應迅速，控制特性優異、可靠性高。用于三相380V交流電機拖動的風機、水泵、牽引等大型交流電機的平滑起制動，它能有效地限制電機起動時的：中擊轉矩、降低相關硬設備的機械磨損；同時能有效地限制起動電流，減小對電網的沖擊，特別適合于現有電網容量緊張的場合。既可作為改進電機或電網工作環境的新添設備，也可作為傳動的丫／A降壓起動、定子串電抗器（或電阻）降壓起動方式的理想換代產品。具有數碼管顯示、聯鎖操作、故障報警和運行狀態提示等功能，起動方式靈活多樣，以適應冶金、化工等不同領域不同負載的要求；起動參數（如起動時間、起動電流、起動電壓等）可由參數自由設置；軟起動完成后可旁路或在線工作。 特點 1．起動方式多樣：電壓爬升·電流限制·起動時間和電流可自由設定 2．制動過程平滑：自由停車·軟停止（可防止水錘效應） ·直流制動 3．參數設定便捷：三個數碼管顯示·十個工作狀態顯示·幾十個參數靈活設置 4．保護功能齊全：缺相與相序錯檢測·極限電流速斷·過電流反時限動作·三相電流不平衡報警·模塊過熱或風機等保護·快熔斷跳閘 5．節能方式運行：輕載運行時自動降低輸出功率＊根據國際電工標準IEC60947·5·1、國家標準GBl4048．5設計制造 使用條件 1．安裝地點： 室內，通風良好，無腐蝕、爆炸塵埃 2．環境溫度：-25～C-40～C 3．相對濕度：≤90％（20’C） 4．海拔高度：≯1000m 5．振動條件：≯O．6m／S2 選型說明: 如何為交流電機配選ASS70系列交流電動機軟起動裝置?交流電機起動時，雖然起動電流是電機額定電流的7倍，但是通過ASS70全數字軟起動裝置將起動電流限制在電機額定電流的4倍，實現對電機的軟起動，用以減小電機起動時對電網的沖擊，所以我們可按下述例子選取： 例：控制110KW、額定電壓380V、額定電流210A的交流電機，采用模塊型，不可逆，無特殊功能，有能耗制動的控制箱?？紤]交流電機額定電流為210A，直接起動的話，起動電流為額定電流的7倍，達到1470A對電網的：中擊較大，若通過ASS70全數字軟起動裝置將起動電流限制在電機額定電流的4倍，達到840A，那么選用全數字軟起動裝～ASS70—M 1000 SCl0 裝配原理圖
