產品介紹

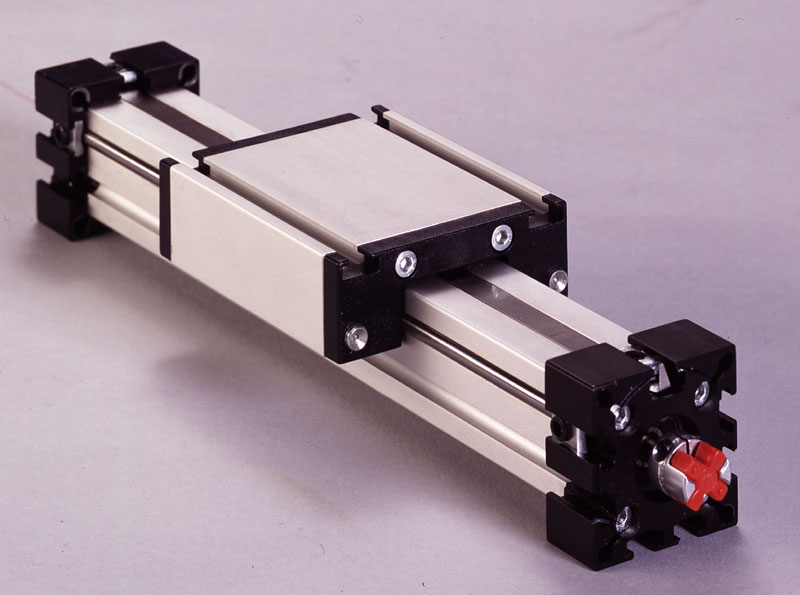

ELZ直線定位單元是由側裝硬質圓柱鋼滑軌的方形鋁材結構組成的,滑塊通過滑輪與滑軌耦合;同步齒型帶推動滑塊實現直線運動。同步齒型帶的張力可以通過滑塊上簡單的螺絲調整裝置方便的實現,這個裝置同時也可用于調整兩個或多個定位單元的平行度。
適合定位長度:按要求最長6000㎜
滑塊安裝:T形條板,螺紋孔
單元安裝:通過支撐板上的T 型槽,或安裝裝置
同步帶類型:內置鋼絲加固型HTD同步齒型帶,當改變方向不產生反向間隙。重復定位精度:±0.1mm
ELZZ與ELZ直線定位單元類似,但滑塊由同步齒形帶獨立驅動。
適合定位長度:按要求最長4000㎜
滑塊安裝:T形條板,螺紋孔
單元安裝:通過支撐板上的T 型槽,或安裝裝置
同步帶類型:內置鋼絲加固型HTD同步帶齒型帶,當改變方不產生反向間隙。重復定位精度:±0.1mm
ELSZ直線定位單元是由側裝硬質圓柱鋼滑軌的方形鋁材結構組成的,滑塊通過滑輪與滑軌耦合;同步齒型帶推動滑塊實現直線運動。同步齒型帶的張力可以通過滑塊上簡單的螺絲調整裝置方便的實現,這個裝置同時也可用于調整兩個或多個定位單元的平行度。ELSZ與ELZ不同在于前者電機安裝在滑塊上,后者電機安裝在鋁材端面。
適合定位長度:按要求最長6000㎜
滑塊安裝:T形條板,螺紋孔
單元安裝:通過支撐板上的T 型槽,或安裝裝置
同步帶類型:內置鋼絲加固型HTD同步帶齒型帶,當改變方時不產生反向間隙。重復定位精度:±0.1mm
ELSD直線定位單元是由ELSZ加了一個旋轉軸后形成的,一些元件如氣閥、機器手可以安裝在旋轉軸上。
適合定位長度:按要求最長2000㎜
滑塊安裝:T形條板,螺紋孔
單元安裝:通過支撐板上的T 型槽或安裝裝置
同步帶類型:內置鋼絲加固型HTD同步帶齒型帶,當改變方向 時不產生反向間隙。重復定位精度:±0.1mm
ELZT兩個滑塊,上下安裝,由兩條獨立的同步齒形帶驅動,上一條帶直接與安裝電機的滑塊耦合在一起,下一條環形帶的上部運上滑塊連接,下部與下滑塊連接,這樣當電機驅動上滑塊運動時,下滑塊隨之運動。兩個滑塊的平行度和張力都可由各自的張力調節機構調整。
適合定位長度:按要求最長3000㎜
滑塊安裝:T形條板,螺紋孔。
單元安裝:通過支撐板上的T 型槽,或安裝裝置。
同步帶類型:內置鋼絲加固型HTD同步帶齒型帶,當改變方向時不產生反向間隙。重復定位精度:±0.1mm
ELHZ直線定位單元是由側裝硬質圓柱鋼滑軌的方形鋁材結構組成的,滑塊通過滑輪與滑軌耦合;同步齒型帶推動滑塊實現直線運動。同步齒型帶的張力可以通過滑塊上簡單的螺絲調整裝置方便的實現,這個裝置同時也可用于調整兩個或多個定位單元的平行度。它與ELZ的不同在于同步齒形帶放在導軌內部。
適合定位長度:按要求最長3000㎜
滑塊安裝:T形條板,螺紋孔
單元安裝:通過支撐板上的T 型槽,或安裝裝置
同步帶類型:內置鋼絲加固型HTD同步帶齒型帶,當改變方向時不產生反向間隙。重復定位精度:±0.1mm
ELVZ與ELHZ直線定位單元不同在于同步齒形帶及安裝軸轉過90度角。
適合定位長度:按要求最長3000㎜
滑塊安裝:T形條板,螺紋孔
單元安裝:通過支撐板上的T 型槽,或安裝裝置
同步帶類型:內置鋼絲加固型HTD同步帶齒型帶,當改變方向 時不產生反向間隙。重復定位精度:±0.1mm
ELZW直線定位單元是由兩個ELHZ成直角安裝而成的,兩個成直角的單元共用一條齒形帶。
適合定位長度:按要求最長3000㎜
滑塊安裝:T形條板,螺紋孔
單元安裝:通過支撐板上的T 型槽,或安裝裝置
同步帶類型:內置鋼絲加固型HTD同步帶齒型帶,當改變方向時不產生反向間隙。重復定位精度:±0.1mm
ELZU由兩個Y軸和一個X軸組成,由一條環繞的齒形帶驅動,齒形帶可以在不同的方向運行,定位是由兩個電機共同實現的,Y軸的對角位置偏差式同等的。
優點:當物體較輕時,可以產生很高的加速度。
適合定位長度:按要求最長3000㎜
滑塊安裝:T形條板,螺紋孔。
單元安裝:通過支撐板上的T 型槽,或安裝裝置。
同步帶類型:內置鋼絲加固型HTD同步帶齒型帶,當改變方向 時不產生反向間隙。重復定位精度:±0.1mm
