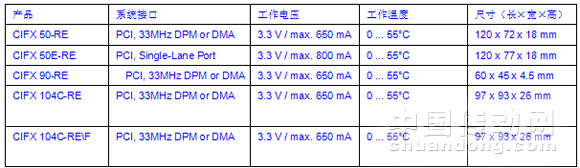

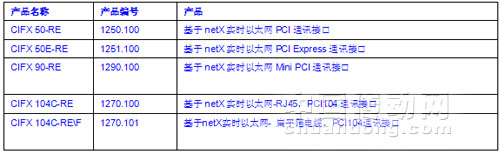

cifX——產品精簡 功能強大 CIFX系列描述 : 工業自動化領域里的以太網技術可以確保各個通訊層的大規模數據傳輸，而且可以節約辦公室開銷。目前的自動化技術需要具有確定性，小的時間抖動和線形網絡拓?fù)涞耐ㄓ嵎绞健＿@就要求使用額外的硬件，而普通的以太網無法達到這個要求。根據十多年的應用經驗，自動化領域經常通過特別設計的PC硬件來實現這個目標。 PC板卡cifX就能夠提供這樣的解決方案，支持各種不同的實時以太網系統。它使用netX的控制芯片和SDRAM，并且以?xún)?yōu)惠的價格，實現最優的性能和很強的靈活性。 CIFX系列亮點 : ★ 一張板卡支持各種實時以太網系統 ★ 一張板卡可以支持主站和從站協議 ★ 通過雙端口內存（DPM）或直接內存訪問（DMA）進行數據交換 ★ 不同的協議，相同的用戶界面 ★ 支持PCI或PCI加強版 ★ 十年可靠運行的承諾 ★ 基于FDT/DTM技術的SyCon.net組態工具 cifX板卡的協議作為可裝載的固件，已經存儲在提供的CD光盤中。cifX驅動在系統啟動時發現可裝載固件，就會自動裝載該協議。這就為不同以太網協議的重新配置提供了基礎。對于主站以及OPC Server，需要相應的授權。授權可以和cifX一起購買，也可以單獨購買，它將儲存在板上。 這種做法可以減少PC板卡的種類，也有利于采購管理，并且可以大大減小庫存，物流，工程實施及維護的費用。 CIFX系列技術信息 : 協議 EtherCAT 從站 循環數據 最多128 Bytes 非循環數據 SDO Master/Slave、SDO Slave/Slave 功能 PDO Mapping、COE （CANopen over Ethernet）、EOE （Ethernet over EtherCAT）、Complex Slave、3 FMMUs and 4 SYNC-Manager EtherNet/IP 適配器 I/O數據 最多3584 Bytes、每個連接點最多504 Bytes 未計劃數據 每個報文最多247 Bytes、最多16個連接 服務器服務 Get_Attribute_Single、Get_Attribute_All、Set_Attribute_Single、Set_Attribute_All Modbus TCP/IP 客戶機 / 服務器 功能代碼 1, 2, 3, 4, 5, 6, 7, 15, 16 寄存器 （16位） 每個報文最多100個寄存器 線圈 （1位） 每個報文最多255個線圈 報文模式 客戶機/服務器、輸入/輸出數據映像未用 服務器I/O模式 最多3584 Byte輸入/輸出數據 Powerlink 被控節點 版本 V2 Poll請求/響應 響應時間 1µs 功能 SDO Upload/Download、SDO over ASND and UDP、PDO Mapping PROFINET IO 設備 通訊 PROFINET RT、VLAN- and Priority-Tagging、循環和非循環 功能 Process- and Diagnostic Alarm、DCP、Context Management over CLRPC、Diagnostic、Target/Actual Configuration comparison PROFINET IO 控制器 通訊 PROFINET RT、VLAN- and Priority-Tagging、循環, 非循環 功能 Alarm Handling、DCP、Context Management over CLRPC、Diagnostic SERCOS III 從站 功能 Real-Time Data、Service Channel、Synchronization、Phase Run-Up、Redandancy、Ring and Line Topolpgy、IP-Channel 注意：協議作為可裝載的固件，已經存儲在提供的CD光盤中。 CIFX系列技術數據 : CIFX系列產品總覽 : 注意：所有的技術數據都是暫時的，本公司有權改變。
