產品介紹
1.概述

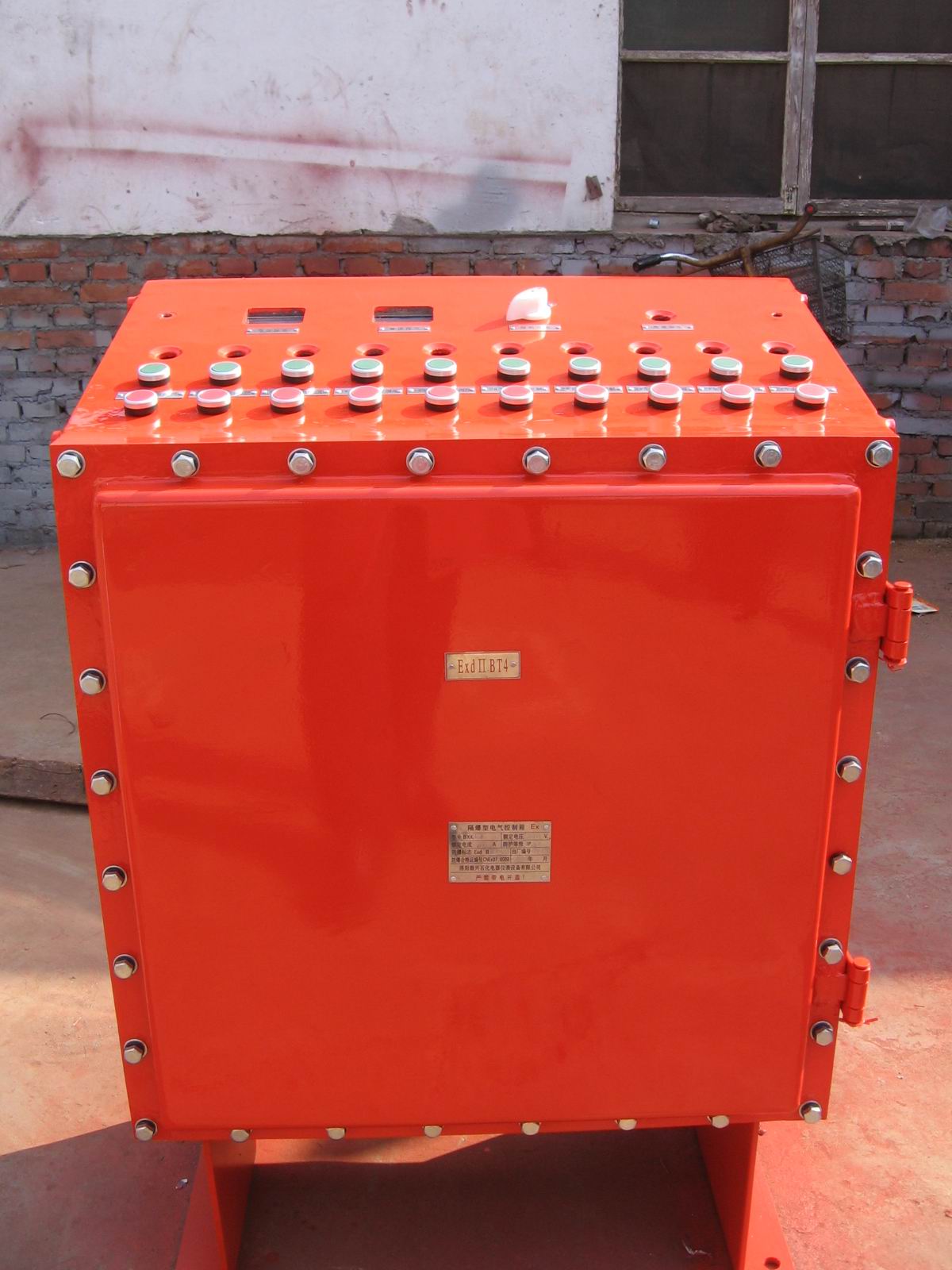

1.1 BXK61-200系列隔爆型電氣控制柜(以下簡稱控制柜),其防爆性能符合GB3836.1-2000《爆炸性氣體環境用防爆電氣設備 第1部分:通用要求》、GB3836.2-2000《爆炸性氣體環境用防爆電氣設備 第2部分:隔爆型電氣設備“d” 》、GB3836.4-2000《爆炸性氣體環境用防爆電氣設備 第4部分:本質安全型“i” 》的規定,防爆標志為Exd II BT4,防爆合格證編號:CNEx07.0068,適用于防爆等級IIA~I(xiàn)IB~I(xiàn)IC、溫度組別T1~T4~T6、外殼防護等級(IP54)的可燃?xì)怏w與空氣形成的爆炸性氣體混合物1區、2區爆炸危險場所的電氣設備。
1.2 控制柜外殼明顯處有防爆 “Ex”標志,銘牌上有防爆標志Exd(ib) II BT4,其代表意義為:
d表示:隔爆型;ib表示本質安全型;IIB表示氣體級別;T4表示溫度組別。
1.3 控制柜型號含義:
BXK61-口:
B表示隔爆型;XK表示控制箱(柜);61表示設計序號;口表示額定工作電流。
1.4控制柜能在下列條件下可靠地工作:
a.海拔不超過2000m;
b.周?chē)h(huán)境溫度為-20~+40%℃;
c.周?chē)諝庀鄬?duì)濕度不大于95%(+25℃);
d.與垂直平面的安裝傾斜度不超過15°;
e.在無破壞絕緣的氣體或蒸汽的環境中;
f.在無顯著搖動和沖擊振動的地方;
g.能防止滴水的地方;
h.周?chē)h(huán)境污染等級為3級;
i.安裝類別為II類。
1.5控制柜工作制為長期工作制。
2. 主要技術數據
2.1額定電壓380V,電壓波動范圍為額定電壓的85~105%;
2.2額定頻率50Hz;
2.3額定電流200A;
2.4防爆標志Exd IIB T4;
2.5外殼防護等級IP54;
2.6結構型式 立地式。
3. 結構說明
3.1控制柜的外殼材質采用Q235A優質鋼板焊接而成。
3.2控制柜內部可安裝PLC控制器、觸摸屏、電流表、電壓表、交流接觸器、熱繼電器、斷路器、數顯儀表、齊納安全柵、各種二次儀表、開關按鈕和指示燈等。其外形及安裝尺寸:高×寬×厚=(400~1400×(400~1400×(230~450)(mm)。另外,可根據客戶需要定做其它柜體尺寸,還可設計其它電氣控制功能。
3.3通過側面的手柄使控制柜與電源接通和斷開;另一側面手柄分別控制加熱器,照明燈的開閉;上面的起動和停止按鈕用于控制交流接觸器,使電動機起動或停止,電磁閥通入和退出;具有過載、短路保護功能。
3.4控制柜上部接線箱內設有引線端子,端子接線圖如附圖所示,其中PE直接接入內接地螺栓。
3.5控制柜設有內、外接地螺栓,并有接地標志。
4. 防爆要點
4.1在進行控制柜結構設計時充分考慮了當爆炸性混合物侵入其內部,因某種原因發生爆炸時,不致引起控制柜外部的爆炸性混合物爆炸的宗旨,從外殼強度和組成外殼各零部件的接合面間隙、長度以及限制表面不許達到危險溫度等關鍵條件著手,確保隔爆性能。
4.1.1隔爆外殼在焊接完成及其隔爆零部件精加工后,進行水壓試驗,試驗壓力為1Mpa,歷時10~12S,試驗結果以不滴水為合格。
4.1.2隔爆接合面參數符合GB3836.2的要求。
4.1.3控制柜正常運行時,其外殼表面溫度不超過135℃。
4.2為確保隔爆外殼的隔爆性能,連接用的緊固螺栓須裝有彈性墊圈,以防自行松脫,外殼上不透孔周?chē)暗撞亢穸炔恍∮?mm。
4.3引入控制柜接線盒的電纜,在進線口處須用密封圈密封,密封圈材料為XH-50,其邵爾氏硬度為45~55,并按GB3836.1的規定做老化試驗為合格。
4.4控制柜接線箱內螺栓之間及與柜體之間的最小電氣間隙為6mm;帶電件與安裝板之間的最小爬電距離為12.5mm。
4.5控制柜的內外接地是防止漏電火花,確保安全的重要措施,設在控制柜的明顯處,并有接地標志。
4.6需斷電后才能開蓋。
