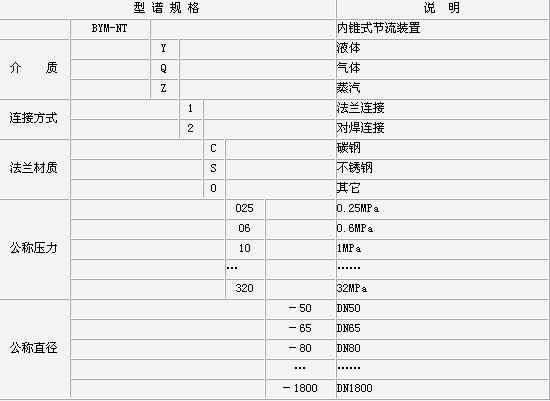

概述: V錐流量計是集經典文丘里管及環形孔板的優點為一體的新型節流裝置，其理論原理是基于封閉管道中能量守恒定律—伯努利方程和流動連續性方程，在穩定流的情況下管道中的流速與差壓的平方根成正比。內錐式節流裝置穩定性好、準確壓高、重復性好、量程比寬、對安裝管段要求低、壓損小，可測量含有固體顆粒流體、低壓流體、高含濕氣體及各種臟污流體。 適用范圍: 1. 公稱直徑：50mm≤DN≤1800mm 2. 公稱壓力：PN≤32MPa 3. 雷諾數范圍：5×103≤Red≤107 4. 精度等級：0.5級，1級 5. 直管段長度：前1～3D，后0～1D 結構形式: 具體外形結構見下圖 型譜規格及說明:
