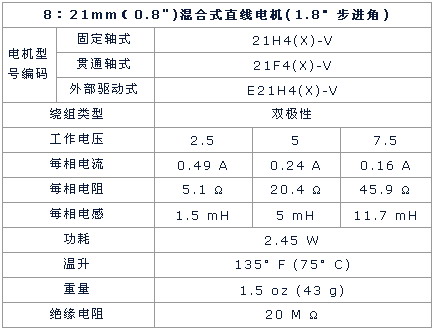

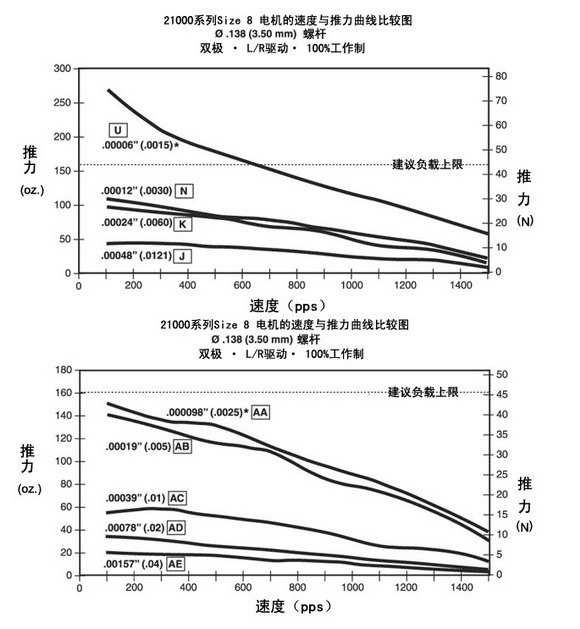

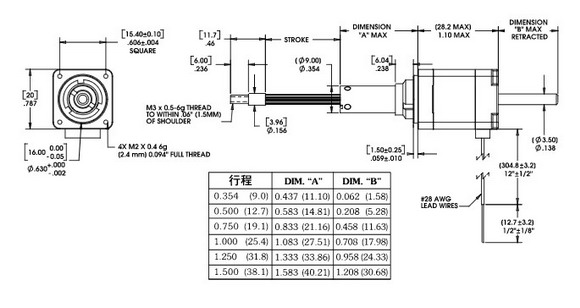

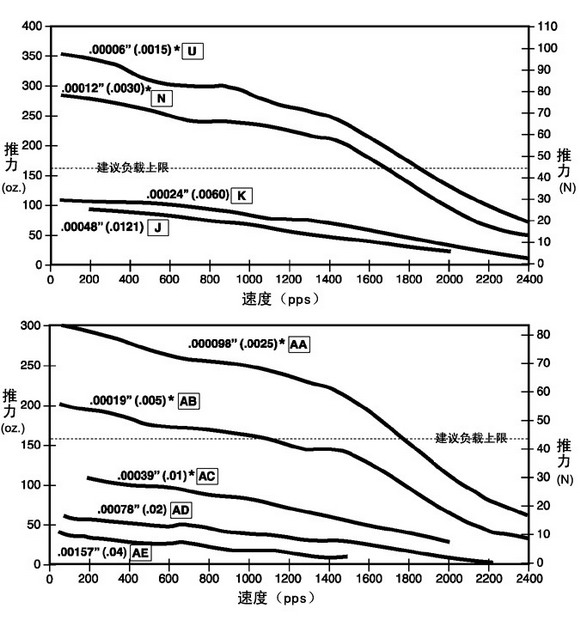

21000系列Size 8直線步進電機 海頓新的Size 8混合式直線步進電機是目前世界上最小的混合式直線步進電機。是我們對已有的微型電機產品所做的最新補充。各種專利設計使其特別適用于那些需要在極其有限的空間內實現高性能和優良耐久性的應用。有三種設計，即固定軸式，貫通軸式和外部驅動式，21000系列電機的步長從0.0015mm到0.04mm可供選擇.推力最大可達4.5kg,外部尺寸為21mm。 21000系列Size 8直線步進電機-電氣特性 ＊＊單極性驅動比雙極性驅動的推力大約小30%。 標準電機的絕緣等級為B級，額定最高溫度為130℃ 輸出軸全部伸出或全部收回時應考慮專門的驅動條件。 [b]21000系列Size 8 電機尺寸圖 固定軸式[/b] [b]21000系列Size 8 電機的速度與推力曲線比較圖 L/R驅動[/b] ＊當我們選擇電機螺距的時候,要注意電機的最大負載能力.本公司可以根據您具體的應用來幫您選擇適當?shù)穆菥唷? 合適的升速斜率有助于提高電機的最高運行速度，或是可將更高的負載更快地加速到預定速度。同樣，合理的減速斜率可使電機停止時防止過沖。 21000系列Size 8 電機的速度與推力曲線比較圖 返回首頁 斬波驅動 ＊當我們選擇電機螺距的時候,要注意電機的最大負載能力.本公司可以根據您具體的應用來幫您選擇適當?shù)穆菥唷? 合適的升速斜率有助于提高電機的最高運行速度，或是可將更高的負載，更快地加速到預定速度。同樣，合理的減速斜率可使電機停止時防止過沖。 注：以下斬波驅動曲線是在5V電機電壓和40V電源電壓下作出的。
