產品介紹

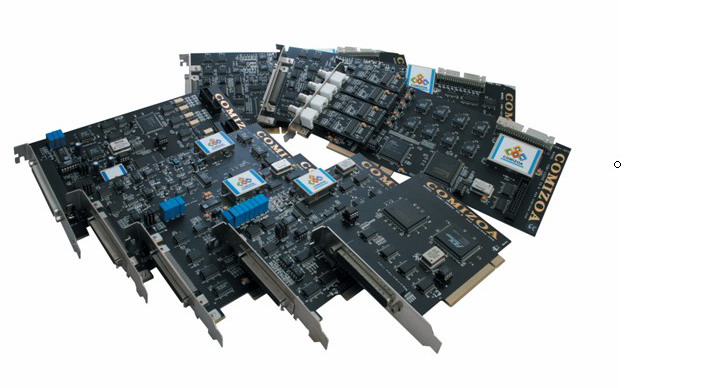

COMIZOA PCI 數據采集卡介紹:
COMIZOA PCI總線數據采集卡的優點
即插即用 (Plug & Play)——減少維護量
自動分配IRQ
自動分配Base Address
中斷共享——不必?fù)?dān)心IRQ不夠用
高速數據傳輸——編程容易,CPU開銷小
Bus Mastering DMA
目前總線:33M/32bit,提供132MB/s 吞吐量
66M/64bit擴展,提供高達528MB/s 吞吐量
提供易用的編程庫函數C/C++, VB, Labview, Delphi
支持的操作系統DOS, Windows 98 / ME / 2000 / XP
大量的例程代碼
支持COMI-XMaster 智能精靈軟件

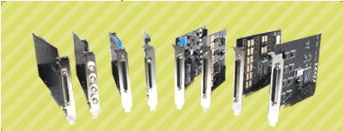

COMIZOA PCI 數據采集卡分為以下各種類型的卡:
——- 多功能卡
——- 模擬量輸入卡
——- 模擬量輸出卡
——- 開關量輸入輸出卡
——- 編碼卡
——- 計數器卡
以下一一介紹
一.多功能卡:
1.支持自動校準與多卡同步功能,帶波形生成功能的高階多功能卡:
COMI-LX101 ,COMI- LX102 , COMI-LX103
◆ COMI-LX101: 32通道單端/16通道差分,
12 位 500 KHz A/D輸入
2通道12位帶波形生成功能 D/A輸出
16 DI/ 16DO ,
2通道32位可編程定時/計數器
◆ COMI-LX102: 32通道單端/16通道差分,
14 位 400 KHz A/D輸入
2通道12位帶波形生成功能 D/A輸出
16 DI/ 16DO ,
2通道32位可編程定時/計數器
◆ COMI-LX103: 32通道單端/16通道差分,
16 位 1。2 MHz A/D輸入
2通道12位帶波形生成功能 D/A輸出
16 DI/ 16DO ,
2通道32位可編程定時/計數器
2.需手工校準,不帶多卡同步功能及波形生成功能的中階多功能卡:
COMI-SD101 ,COMI- SD103 , COMI-SD104
◆ COMI-SD101: 16通道單端/8通道差分,
12 位 110 KHz A/D輸入
2通道12位 D/A輸出
8 DI/ 8 DO ,
2通道32位可編程定時/計數器
◆ COMI-SD103: 16通道單端/8通道差分,
12 位 370 KHz A/D輸入
2通道12位D/A輸出
8 DI/ 8 DO ,
2通道32位可編程定時/計數器
◆ COMI-SD104: 16通道單端/8通道差分,
14 位 370 KHz A/D輸入
2通道12位 D/A輸出
8 DI/ 8 DO ,
2通道32位可編程定時/計數器
3.低階多功能卡:COMI-CP101
◆ COMI-CP101: 8通道單端 , 12 位 30 KHz A/D輸入
1通道12位 D/A輸出
8 DI/ 8 DO ,
1通道16位可編程定時/計數器
二.模擬量輸入卡
1.4通道同步,支持自動校準功能和多卡同步功能的高階模擬量輸入卡COMI-LX201, COMI-LX202, COMI-LX203
◆ COMI-LX201: 4通道單端/4通道差分,同步,
12 位 5 MHz A/D輸入
無D/A輸出部分
每通道16KB的FIFO
8 DI/ DO ,
4個BNC接頭作為模擬量輸入接口
◆ COMI-LX202: 4通道單端/4通道差分,同步,
12 位 10 MHz A/D輸入
無D/A輸出部分
每通道16KB的FIFO
8 DI/ DO ,
4個BNC接頭作為模擬量輸入接口
◆ COMI-LX203: 4通道單端/4通道差分,同步,
12 位 20 MHz A/D輸入
無D/A輸出部分
每通道16KB的FIFO
8 DI/ DO ,
4個BNC接頭作為模擬量輸入接口
2.需手工校準,不帶多卡同步功能的中階模擬量輸入卡:
COMI-SD201 ,COMI- SD202 , COMI-SD203
◆ COMI-SD201: 16通道單端/8通道差分,
16 位 100 KHz A/D輸入
無 D/A輸出部分
8 DI/ 8 DO ,
2通道32位可編程定時/計數器
◆ COMI-SD202: 16通道單端/8通道差分,
16 位 200 KHz A/D輸入
無D/A輸出部分
8 DI/ 8 DO ,
2通道32位可編程定時/計數器
◆ COMI-SD203: 32通道單端/ 16通道差分,
16 位 100 KHz A/D輸入
無 D/A輸出部分
16 隔離 DI/ 16 隔離 DO ,
無可編程定時/計數器
3.低階模擬量輸入卡:COMI-CP201
◆ COMI-CP201: 16通道單端 ,12 位 30 KHz A/D輸入
無D/A輸出部分
5 DI/ 5 DO ,
1通道16位可編程定時/計數器
三.模擬量輸出卡
1.可自動校準,帶波形生成功能的高階模擬量輸出卡:
COMI-SD301
◆ COMI-SD301:8通道16位 D/A輸出,
其中有2個通道可輸出波形
8 DI / 8 DO,
2 通道32位可編程定時器/計數器
帶板載 4K 字RAM
可重設編程為mid-scale OR
zero-scale方式
2.需手工校準,不帶波形生成功能的中階模擬量輸出卡
COMI-CP301 , COMI- CP302
◆ COMI-CP301:6通道12位 D/A輸出
8 DI / 8DO
◆ COMI-CP302:8通道16位 D/A輸出
4 DI / 4 DO
四.開關量輸入輸出卡
1.隔離輸入 / 輸出卡
隔離DI 特性 : 通道和通道之間有1000V隔離電壓
輸入的電壓范圍: DC 5 - 24Vmax
輸入阻抗: 3。6K Ohm
隔離DO 特性 : 隔離電壓2500V rms
輸出的電壓范圍:DC 5 - 35Vmax
輸出都為共地達林頓TR類型
每通道輸出電流500 m A ,
具有高驅動能力
◆ COMI-SD402: 64通道隔離開關量輸出
◆ COMI-SD403: 64通道隔離開關量輸入
◆ COMI-SD404: 32通道隔離開關量輸出 &
32通道隔離開關量輸入
◆ COMI-SD414: 48通道隔離開關量輸出 &
48通道隔離開關量輸入
◆ COMI-SD424F:16通道隔離開關量輸出 &
16通道隔離開關量輸入
2.普通TTL電平開關量輸入 / 輸出 卡
◆ COMI-CP401: 共32通道DIO,
可由用戶自選為以下方式
—— 16 DI /16 DO
—— 32DI
—— 32DO
3.由COMI-CP401和 端子板結合構成新的功能
◆ COMI-CP401+COMI-CPT2 :32通道繼電器輸出
◆ COMI-CP401+COMI-CPT3 :32通道隔離開關量輸入
◆ COMI-CP401+COMI-CPT4 :16通道繼電器輸出 &
16通道隔離開關量輸入
4. 通過RS-422通信方式鏈接的開關量輸入輸出卡COMI – LX402
◆ COMI-LX402:*利用RS-422通信方式與端子板串
接,接口為RJ45
*端子板為COMI-STM4A或COMI-STM4R,
*端子板之間也用RS-422方式串接,
接口為RJ45,兩種不可混用
*最多可連接的端子板數量:16塊
*最多可支持的通道數量: 256 DI/O
*數據傳輸速度:39600 bps
*可編程波特率:112 kbps ~ 448kbps
五.編碼卡 COMI-SD501
◆COMI-SD501:* 4通道24位 編碼器A計數器
編碼方式:二進制碼/ BCD碼/24小時制
正交編碼倍率:X1, X2 ,X4(用戶自選)
* 4通道16位 編碼器Z計數器
編碼方式:二進制碼
* 4通道32位脈沖發生器
基準時鐘:10M
* 5通道DO(TTL電平)用于控制電機驅
動器
* DIP開關用于翻轉編碼器脈沖
六.定時/計數器卡
◆ COMI-SD502:10通道24位計數器卡 COMI-SD502
另有3DI / 3DO
◆ COMI-CP501:10通道16位減法計數器卡
另有1路外部中斷信號輸入
基準時鐘:5MHz
