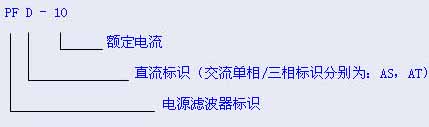

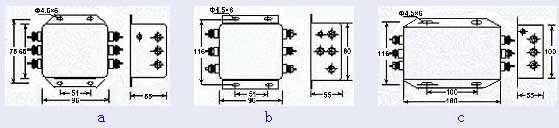

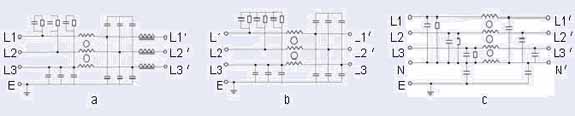

三相交流電源濾波器采用三相平衡的共模、差模濾波電路，具有體積小、重量輕的特點，并且具有優良的低頻性能。該系列濾波器適用于三相機電設備，如電機驅動、三相逆變電源、變頻調速等設備。 技術指標 具有良好的共模及差棋抑制性能 泄漏電流小：＜2mA（250VAC050Hz） 額定電壓：440VAC 測試電壓：線線1450VAC，持續一分鐘；線地1500VAC，持續一分鐘 工作頻率：50/60Hz 溫度范圍：－25℃ ～ ＋85℃ 電路原理圖 外形尺寸圖 型號說明 例如：型號PFD-10表示：直流電源濾波器（交流單相/交流三相電源濾波器相應型號分別 為：PFAS-10/PFAT-10），額定電流為10A，其他參數請?jiān)旈喚唧w產品說明。 使用說明 為避免輸入/輸出互相耦合，電源濾波器在安裝時務必確保輸入端和輸出端相互隔離， 禁止濾波器輸入/輸出端的相互交叉、路徑平行等。若由于位置及空間的限制，無法滿足上述要求，則濾波器的輸入/輸出端必須采用屏蔽線或高頻吸收線。有條件的情況下最好在安裝面板上加裝一個金屬隔離艙，在隔離艙內側安裝電源濾波器，其外側通過電源插座接入濾波器接線端子，如下圖示。
