產品介紹
YZRW系列起重及冶金用渦流制動繞線轉子三相異步電動機是由YZR系列電動機和裝于其副軸伸的渦流制動器組成。它把驅動和調速兩種功能集于一體:具有穩定的低速調速特性和無失控、運轉可靠等優點。
渦流制動電動機在下列環境條件下能正常運行:
(1)冷卻介質溫度不超過60℃(H級絕緣的電動機)或40℃(F級絕緣的電動機);
(2)海拔不超過1000m;
(3)經常的顯著的機械振動和沖擊。
渦流制動電動機是濕熱帶氣候環境的派生產品,器繞組及表面護層經過特殊的浸漬和處理、除第(2)條規定外,并能在下述環境條件下正常運行。
(1)25℃時,最濕月份的月平均最高相對濕度為90%;
(2)最低環境空氣濕度-15℃;
(3)頻繁的起動制動。

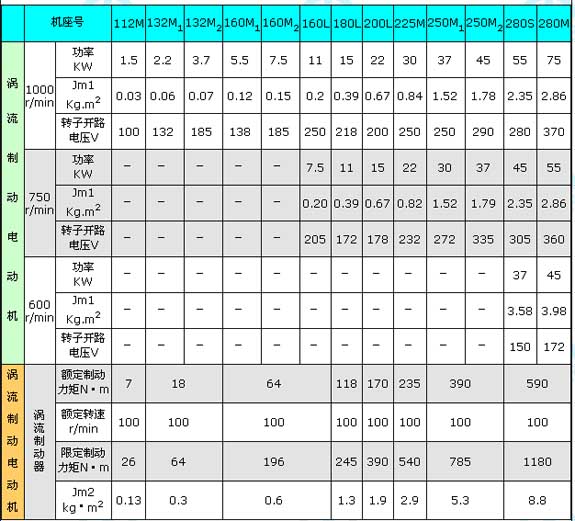

渦流制動電動機在基準工作制時的額定功率,轉子轉動慣量Jm1轉子繞組開路電壓及渦流制動器的額定制動力矩和限定制動力矩,電樞的轉動慣量Jm2與機座號的對應關系符合下表的規定。

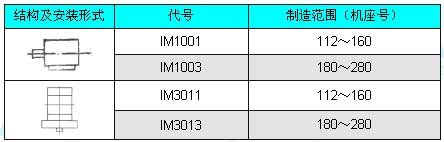

渦流制動電動機的結構及安裝形式為IM1001、IM1003、IM3011、IM3013、并按下表規定制造:

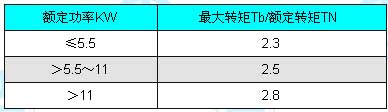

渦流制動電動機在額定電壓下,基準工作制時,最大轉矩對額定轉矩之比的保證值不低于下表的規格:
