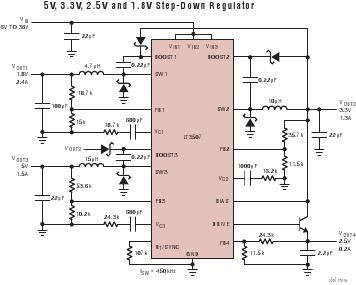

編者按：凌力爾特推出三通道電流模式PWM降壓型DC/DC轉換器，該器件具有三個內部 36V 電源開關和一個 LDO 控制器。 昨日 – 凌力爾特公司（Linear Technology Corporation） 推出三通道電流模式 PWM 降壓型 DC/DC 轉換器 LT3507，該器件具有三個內部 36V 電源開關和一個 LDO 控制器，采用 38 引線 5mm x 7mm QFN 封裝。一個通道能夠提供高達 2.4A 的輸出電流，而另外兩個開關穩壓器能提供 1.5A 的連續輸出電流。另外，集成的 LDO 控制器與一個外部電阻結合，可以連接到任一個開關穩壓器的 VOUT，或可以直接用輸入電壓工作，從而提供第四個低噪聲通道。其 4V 至 36V 的寬輸入范圍使該器件非常適用于調節從固定輸入軌、24V 工業電源到汽車電池的多種電源。由于每個開關穩壓器都有自己的輸入引腳，因此可以有多達三個不同的電壓軌驅動 LT3507，從而使每個通道實現了最高效率。 就汽車應用而言，LT3507 最低的 4V 輸入電壓使其能夠滿足汽車?yán)滠?chē)發動情況下的低輸入電壓需求。類似地，其 36V 輸入能力使該器件能夠承受負載突降情況下常見的瞬態。LT3507 的 250kHz 至 2.5MHz 開關頻率是用戶可編程的，使其能夠最大限度地提高效率，同時避開關鍵頻段，如汽車應用中的 AM 收音機頻段。該器件的高頻工作還允許使用纖巧、低成本電感器和陶瓷電容器，從而產生低和可預測的紋波。 LT3507 的低 VCESAT （400mV/2A 和 350mV/1.5A） 內部開關具有高達 88% 的效率，無需采取外部散熱措施。LTC3507 的所有三個轉換器都同步至常見的外部時鐘輸入或其內部振蕩器。2.4A 通道在兩個 1.5A 通道之間保持 180o 相移，以降低輸入紋波電流。一個內部 0.80V 基準提供了低于 1V 的輸出電壓，這種輸出電壓是為最新一代低電壓 DSP 和微控制器供電所必需的。獨立的運行、跟蹤/軟啟動和電源良好指示器減輕了電源排序負擔。其它特點包括可級聯性和用戶可編程的過壓與欠壓閉鎖。低電流 （<1uA） 停機可延長電池供電系統的工作時間。 LT3507EUHF 采用 5mm x 7mm QFN-38 封裝，有現貨供應。以 1,000 片為單位批量購買，每片價格為 4.25 美元。LT3507IUHF 工業溫度 I 級 （-40oC 至 125oC） 版本和 LT3507HUHF 汽車 H 級 （-40oC 至 150oC） 版本也有現貨供應，千片批購價分別為每片 5.10 美元和 5.35 美元。 性能概要：LT3507 • 寬輸入范圍：4V 至 36V • 一個 2.4A 和兩個 1.5A 輸出開關穩壓器具內部電源開關 • 具外部晶體管的低壓差線性穩壓器 • 反相開關降低紋波 • 獨立的運行、跟蹤/軟啟動和電源良好指示器減輕電源排序負擔 • 采用小的電感器和陶瓷電容器 • 可調的 250kHz 至 2.5MHz 開關頻率，在整個范圍內可同步 • 用戶可編程的過壓和欠壓閉鎖 • 耐熱增強型 38 引線 5mm x 7mm QFN 封裝
