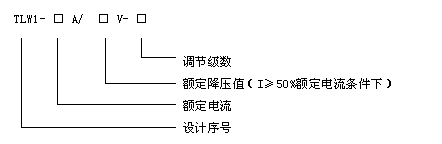

一、概 述 本系列電壓自動調節器用于手動或自動調節直流屏（柜）的控制母線電壓。本調節器配有自動控制電路，大電流直流繼電器和分組絕緣降壓硅鏈， 調節迅速，工作穩定，安裝方便，控制精確。 二、型 號 舉例： TLW20A/35V-5 代表額定電流為 20A ，額定降壓 35V ，共用負母線的 5 級自動調節器。 三、主要參數 1、降壓范圍： 0—45V 2、降壓分組： 5 ， 7 （或根據用戶需要選擇） 3、額定電流： 20—100A 4、穩壓精度： ＜ 2% 5、外殼絕緣強度：＞ 2500V 6、控制母線額定電壓： DC220V ， DC110V 四、原理簡介 控制器是由高精度集成運算放大器電路等組成，它隨時監控母線電壓。本調節器對控制母線電壓進行采樣，與預先設定的控制母線電壓進行比較，并對電壓比較器的輸出狀態進行邏輯處理，產生輸出信號推動執行元件（繼電器），對穩壓硅鏈各組進行通斷切換，從而達到母線電壓自動調節的目的。（原理圖見圖 1——6 ） 五、使用條件 1、環境溫度： -40 °C——+50 ℃ 2、相對濕度：≤ 85% 3、工作場所：無腐蝕性和易燃性氣體 六、訂貨需知 1、訂貨時請注明所選用型號，以選定所需額定電壓，電流。 2、如有特殊需求請注明。
