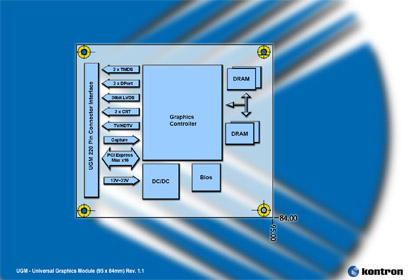

編者按：控創發布最新UGM圖形模塊標準 ——UGM 1.1版本兼容COM.0高度，優化系統的設計和成本。 　　近日控創發布了支持長產品生命周期和可定制化、支持超高品質PEG圖形應用的通用圖形模塊（Universal Graphics Module UGM）標準1.1版本。 　　 　　新的版本定義了“通用圖形模塊”（UGM）的高度，符合基于PICMG標準的COM Express™規格，優化了系統設計并減低了成本。這使得工程師在同時使用COM Express™模塊和“通用圖形模塊”（UGM）時，使用單個散熱片。這樣，包含有嵌入式計算機模塊的整個系統顯得非常平整而且保持了系統的可擴展性，由此降低了開發，生產成本和縮短了產品投入市場的時間。 　　UGM 1.1版本 中增強型DisplayPort在同樣插腳下可以完成Display Port 和 LVDS/TMDS，這樣開發者可以在完成基于最新一代GPU 的設計時，自由選擇使用Display Port 和LVDS/TMDS。在UGM標準的最新版本中對雙連TMDS的支持使得數據傳輸能力加倍，由此提供了更高分辨率所需的高速和帶寬。另外，該版本改進了 PCI Express TX/RX定義，消除了主板上sink，source之間的混淆及使用標準M2.5螺孔，方便拆卸。 　　UGM 1.1 版本保留了2007年底發布的原始規格的所有優勢， 例如方便平行方式安裝84x95mm的UGM 模塊到主板上，以及3-5年長產品生命周期，快速完成定制化設計，包括通常較為費時的BIOS配置。UGM通過類似COM Express 嵌入式計算機模塊中使用的 220針連接器接受PCI-Express 信號, 通過1, 4, 8, 或者16 通道 （PEG） 接受視頻信號, 對捕獲的視頻信號進行處理，再通過220-pin連接器將轉換信號傳送回主板。針對顯示設備，最新UGM規格支持雙LVDS，雙TMDS，CRT和TV 輸出。 　　開發者可在主板上決定哪些信號混載在外部連接器上，例如HDMI，DVI-I，VGA。這樣主板布局可以簡化。對于有些額外的性能要求例如HDCP版權保護所需的電路，接插件，外圍器件所引起的額外的BIOS開發量，也可以大大減輕。圖形處理核心已開發完成，所有必要的固件也已完善。控創提供的 UGM-M72模塊可以驗證該標準的這些能力。 　　此設計已完全不再需要電纜將圖形模塊與其余的系統連接起來，這就是UGM 區別于目前標準圖形卡的地方。由于狹窄的槽架沒有給外部接口留有足夠空間，目前的圖形卡只能通過電纜分線的方式與外部連接器相連。UGM支持22VDC電源， 依據UGM規格允許高達132W輸出。所有這些使得UGM 可完美的支持擁有最高模式速率的高端游戲和所有圖形優化算法。 　　更多信息，請?jiān)L問：http://www.universal-graphic-module.org/
