編者按:Maxim推出適合傳感器應用的4通道、16位同步采樣ADC MAX11043,該器件針對連續波形(CW)啁啾雷達系統而設計,為來自DSP或微處理器24GHz或77GHz雷達前端的IF信號提供完備的信號調理和數字化方案。

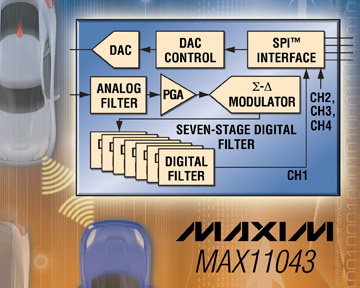

Maxim推出適合傳感器應用的4通道、16位同步采樣ADC MAX11043。器件針對連續波形(CW)啁啾雷達系統而設計,為來自DSP或微處理器24GHz或77GHz雷達前端的IF信號提供完備的信號調理和數字化方案。為降低成本、減小電路板空間,器件在微小的6mm x 6mm封裝中集成了4個分立的模擬濾波器、4個高精度同步采樣ADC和一個12位控制DAC。MAX11043的高度集成特性使其成為汽車?yán)走_(dá)系統、采用雷達信號進行液位測量和流速測量的工業控制系統、電網監測以及其它需要同步采樣應用的理想選擇。
為提高靈活性,MAX11043的4個通道均包含了通用濾波器單元和PGA。濾波器由7個級聯的2階可編程濾波器單元構成,可以構建14階濾波器。每個2階濾波器均可配置為低通、高通或帶通,并可選擇校準。每個PGA可在1至64范圍內設置增益,并具有均衡功能,為CW啁啾雷達提供增益-頻率特性。每個ADC的信號通路可以獨立定制和配置,進一步提高了靈活性。
器件的其它特性包括內部或外部基準、省電模式和2級12位DAC。集成的DAC可為雷達前端中的RF混頻器提供VCO控制電壓。由于DAC輸出范圍可調,該控制電壓能夠匹配至VCO的輸入電壓范圍。另外,掃描模式允許在更新DAC的同時讀取ADC結果,以提高通信效率。
MAX11043采用3.0V至3.6V電源供電,提供節省空間的6mm x 6mm、40引腳TQFN封裝,工作在-40°C至+125°C汽車級溫度范圍。芯片起價$8.03 (1000片起,美國離岸價)。
Maxim公司電話:010-62115199,傳真:010-62115299,網址:
http://www.maxim-ic.com.cn。
