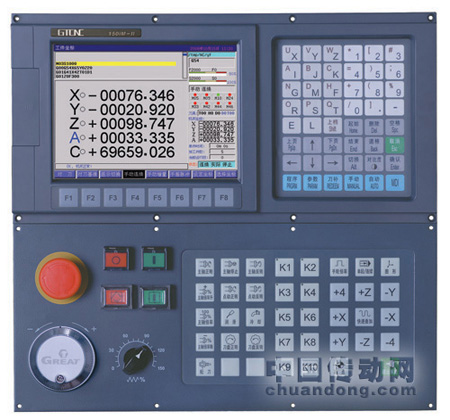

本數控系統是我公司針對銑床及加工中心研制開發的中檔嵌入式數控系統。
      本系統綜合運用現代計算機技術，系統運動控制內核和PLC程序運行基于獨特可靠的實時控制引擎子系統RTAI，不受操作系統的管理和調度，確保數控系統的堅固性；以高性能、低功耗的工業級ARM微處理器為硬件核心，采用超大規?，F(xiàn)場可編程集成電路，6層印制電路板，32MB閃存空間便于用戶存儲大量程序， 8.4英寸真彩液晶大屏顯示器為用戶提供更良好的人機對話界面，使系統的功能發揮到最佳。





產品特性：

·控制軸數：3-5軸
·聯動軸數：直線2至5軸、圓弧2至3軸
·工業級32位200MHz ARM處理器
·32MB用戶存儲空間
·分辨率640×480，8 4英寸真彩
·工業級DSP、FPGA組成運動控制核心
·實時全方位自診斷功能，實時顯示系統各種狀態
·分進給、轉進給
·公制、英制輸入方式
·機床回基準點
·直線、圓弧、螺旋線插補；鉆孔、鏜孔、攻絲等多種固定循環加工宏指令；回轉體曲面直接插補銑削加工宏指令
·各軸獨立自動背隙及存儲型螺距誤差補償。刀具長度自動補償，刀具半徑補償自動內、外尖角過渡
·各軸最大速度、升降速獨立設置
·比例縮放，坐標系旋轉，鏡像功能
·編程單位公英制切換功能
·輔助軸角度、位移編程設置
·多組坐標系設定
·最大行程軟，硬限位功能
·豐富的刀具管理功能：99把刀具(每把刀具4個刀沿)的管理能力；多達99組刀具壽命管理組的功能
·中英文界面切換
·顯示當前時間，開機時間，單件時間，加工時間等信息
·各種插補指令功能及M、S、T功能等
·參數、軟件的備份、升級功能
速度優勢
·最高快移速度可達60m/min
·最高切削速度可達20m/min
·程序預處理，可實現程序段(行)之間平滑無縫連接，特別適用于模具加工和雕銑設備
精度優勢
·絲杠螺距補償，最大程度提高機床加工精度
·脈沖當量：最高精度可設置為0.0001mm
接口優勢
·內置I/O數為118×46的PLC功能，用戶可自行編輯I/O邏輯控制
·USB可移動U盤拷貝接口，并可實現U盤DNC功能，實現外接海量存貯器
·RS232通訊接口傳輸速率達115200bit，用于程序參數的傳送和RS232DNC功能
·可配懸掛式手輪或面板式手輪，波段開關接口
·主軸速度變頻可實現雙路控制，即可控制兩臺主軸，可控制多種刀庫，適應不同類型機床
操作優勢
·全屏幕編輯系統，前后臺操作，可實現加工過程中可同時進行編程、參數修改等操作
·加工前，二維和三維圖形預覽及仿真運行；加工過程中，坐標顯示、二維和三維圖形顯示任意切換，且圖形可任意放大、縮小、平移和旋轉
·可實現多級密碼保護，如程序、參數保護，方便現場設備管理
·中英文界面切換
·加工過程中，單段與連續隨意切換
·任意程序段開始加工，任意刀具號開始加工
·主軸、進給速度實時修調。
·兼容國外主流數控系統指令代碼，多數程序無需修改可直接運行
