最新款處理器最高可達 148 MHz 修正傳輸帶寬且具有完整的數字向上/向下轉換鏈

2011 年 2 月 12 日北京訊
      日前，德州儀器 (TI)宣布推出業界最寬帶寬的完全整合式傳輸/接收處理器，其中具有 3G / 4G 無線基站、無線射頻模塊及政府通訊系統適用的數字預失真 (DPD) 功能。GC533x 系統配備三組立即可用的處理器，提供寬帶及多天線無線基站適用的完整且具有高靈活性的數字傳輸及接收解決方案，所需成本遠低于高閘極數 FPGA，完全不需要投入開發 ASIC 解決方案的時間及成本。另外也提供完整的系統評估及參考設計套件，TI 將于世界移動大會 (8 館 8A84 展位) 展示。如需詳細信息及申請 GC533x 系列樣品，請訪問： www.ti.com.cn/gc533x-pr。

      GC533x 系列可達到 148 MHz 第五位修正傳輸帶寬，具有波峰系數減少 (CFR) 功能，并具有寬帶數字向上/向下轉換器、內含分數重新取樣器，48 位數值控制振蕩器 (NCO) 及自動增益控制，可同時支持四個傳輸天線及八個接收天線。結合低成本高性能 TMS320C6748 浮點 DSP，GC533x 平臺可提供高性能適應性 DPD 算法或者讓客戶實作自身 DPD IP 的功能。

重要功能及優點

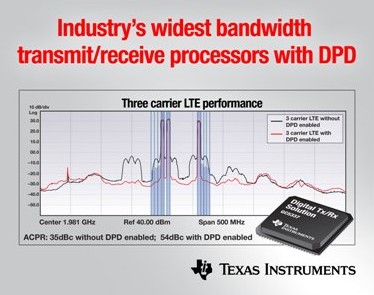

• 可在兩個收發器之間達到 148 MHz 第五位修正 DPD 帶寬，CFR 為 2 dB，優于競爭解決方案，能夠在三載波 LTE 運作中達到 40% 的功率放大器性能，相鄰通道泄漏比 (ACLR) 為 54 dB，輸出達到 48 dBm。
• 相較于寬帶應用的未修正訊號，ACLR 提升 20 dB，而相較于窄頻應用，則提升 40 dB，同時針對 3GPP、MC-GSM、WiMAX、WiBRO 及 3GPP2 等標準提供多通道、多載波、多模及多頻支援。
• 內含四個傳輸天線與八個接收天線以及實際或復雜觀測路徑的接口，不僅能夠?qū)崿F(xiàn) 2x2、2x4、4x4 及 4x8 傳輸/接收解決方案，同時簡化電路板配置，并且成本比 FPGA 減少十倍。
• 具有 48 個數字向上/向下轉換頻道，可針對最寬達到 184 MS/s 的數據速率配置，且內含四組分數重新取樣器、48 位 NCO 及大量向上轉換器，能夠發揮擴充頻率及頻率規劃的彈性。
• 整合 I/Q 不平衡修正，可提升寬帶復雜接收及 DPD 觀測訊號鏈的性能，使得接收及回授模擬數字轉換器 (ADC) 的取樣率與成本降低。

工具及支持
GC5330SEK 系統評估及參考設計套件提供寬帶應用的完整收發機參考設計，其中包含：
• DAC3283 通訊 DAC (數字模擬轉換器)、整合 PLL/VCO 的 TRF372017 IQ 調變器，以及多樣性傳輸適用的 TRF370417 IQ 調變器
• PGA870 可程序增益放大器、THS770006 全差動式運算放大器，以及多樣性傳輸適用的 ADS62P49 ADC
• DPD 回授的 PGA870 及 ADS41B49 ADC
• 系統頻率的 CDCE72010 頻率合成器及抖動清除器
• TMS320C6748 定點/浮點 DSP

      TI 即日起供應 GC5330SEK，其中可能需要軟件許可協議及支持費用。如需詳細信息，請洽詢當?shù)禺a(chǎn)品信息中心 (PIC)。

供貨情況
GC533x 系列采用 23 x 23 毫米 TE-PBGA 封裝。提供的版本包括：
• GC5330 – 620 MHz DPD 總帶寬，支持四個傳輸天線及八個接收天線。
• GC5337 – 740 MHz DPD 總帶寬，支持四個傳輸天線及八個接收天線。

如需 TI 數字射頻系列產品的詳細信息，請訪問以下鏈接：
• 訂購 GC533x 樣品：www.ti.com.cn/gc533x-pr。
• 下載 GC5330 數據表：www.ti.com.cn/gc5330ds-pr。
• 觀看 TI 專家探討 DPD 觀測需求：www.ti.com/asktheexperts_gc533x-pr。
• 在 TI E2E™ 社群的 RF 及數字射頻論壇中提出問題并協助解決問題：http://e2e.ti.com/cn/forums/29.aspx。

如需各種通信基礎架構產品適用的 TI 多核心解決方案相關的詳細信息，請訪問 www.ti.com.cn/c66multicore。

TI 參加世界移動大會
      歡迎蒞臨 TI 在 MWC 的 8A84 展位 (8 館)，進一步了解最新的模擬、通訊基礎架構、無線及 DLP® 的消息，并觀看 TI 所做的各種示范。
錯過會展？
• 訪問 TI E2E™ 論壇的模擬博客，其中有高速產品部門營銷經理 Chuck Sanna 的簡要新聞內容。
• 注意 TI 的 MWC 2011 網站發布的完整會展更新。

商標
      TI E2E 是德州儀器的商標。所有其它商標與注冊商標均歸其各自所有者所有。
