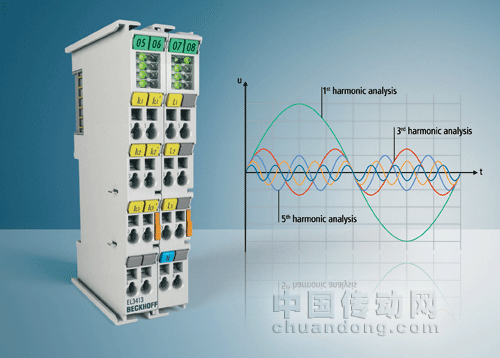

EL3413 電力測量端子模塊 — 電網監測和分析的最佳選擇

      [2011年4月4日，德國] Beckhoff 最近又推出了一款電力測量端子模塊，進一步擴展了其 EtherCAT 端子模塊系統。針對再生能源領域的共同需求，新的 EL3413 模塊對電壓的輸入進行了特別的優化。電流輸入信號采用電氣隔離方式，能夠與所有接地標準的電流互感器電路連接。此外，EL3413 集成了諧波分析功能，使得電能質量分析更加簡單。

      全新的 EL3413 EtherCAT 電力測量端子模塊是在受廣大用戶歡迎的 EL3403 電力測量端子模塊基礎上進一步研發而成。它可測量的輸入電壓最高可達 690 V AC，專為直接監測大功率發電機而設計，例如，可用于風力發電行業。如果測量的電流最大為 1 A以內，那么就不需要電壓互感器，因此在成本上更低。大電流測量通過電流互感器實現。電流輸入信號采用電氣隔離方式，能夠與所有接地標準的電流互感器電路連接，例如 2 個或 3 個電流互感器可配置為采用星型連接或角型連接。

      使用 EL3413 還能夠便捷地對電能質量進行分析。由于集成了諧波分析功能，模塊最多能夠測量 出21次諧波。與所有測量的端子模塊一樣，諧波的數據可通過過程數據變量讀取并由上位控制器處理。
