1. 特點

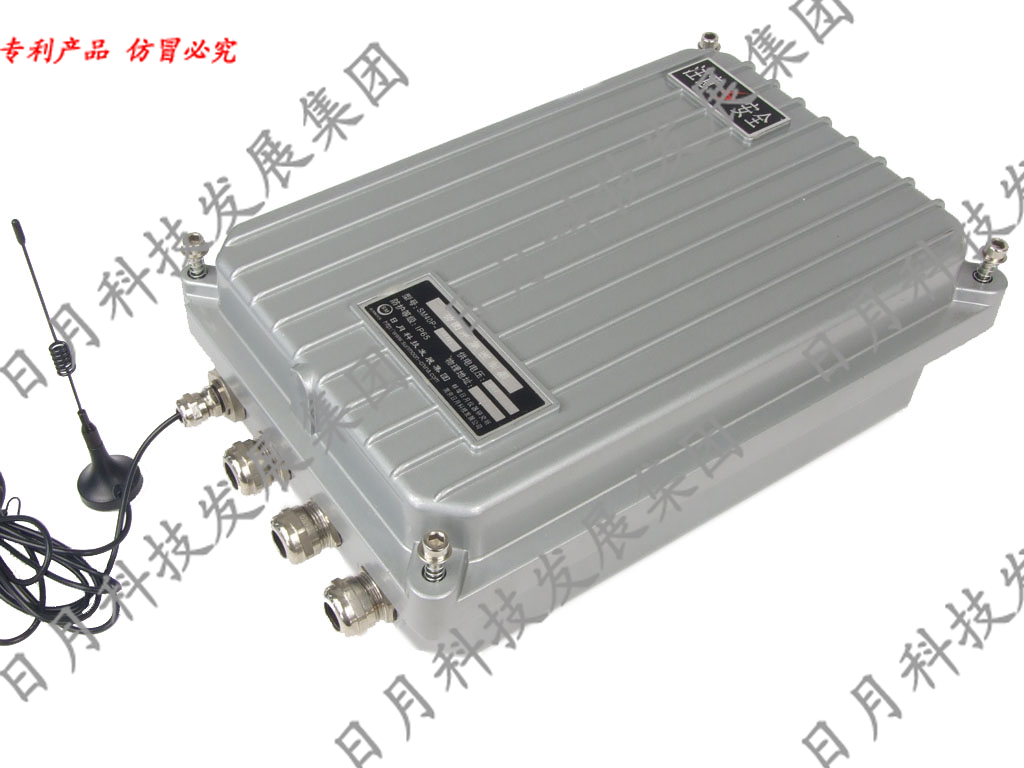

      SM40P-5000KB-F型閥組間采集控制器

      1.以RS485總線連接閥組間流量計、壓力變送器等，監測閥組間各水井壓力、瞬時流量、累計流量及流量配注控制等；數據無線上傳至井場RTU或站控中心。

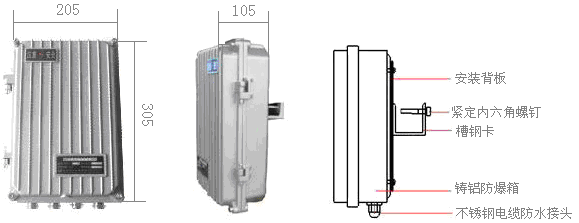

      2.防爆結構設計、精美小巧，安裝方便快捷、調試簡單明了、維護減省，綜合性價比高。

      3全密封壓鑄鋁箱結構，防護等級IP65。確保采集器在潮濕、沙塵等惡劣環境下長期使用。

2. 功能

      1.節點容量：本采集器可接10路RS485節點設備（流量計或分水器壓力表等）。每個節點監測1口水井管壓、瞬時流量、累積流量或監測分水器壓力。

      2.實時監測：閥組間分水器壓力及各水井的瞬時流量、累計流量、注水壓力數據；

      3.參數設置：設置瞬時流量、壓力、閥門控制以及閥的工作模式。

      4.非易失緩存：容量32KB字節，按10口井分配，采集周期10秒，可保存364個包（折合1小時）的數據。即便通訊中斷（不超過1小時），數據也不丟失，以保證數據連續性。

      5.無線通訊：采集器與井場RTU間采用本地?zé)o線通訊網絡通訊，或直接以CDMA/GPRS/SCDMA/以太網等無線遠傳至控制中心。安裝方便快捷，比傳統閥組間485總線連接RTU的測量模式省去了挖溝、布線等，大大節省了施工成本。

3. 應用框圖

      本方案適用于叢式井或平臺井監控，長慶油田油井為典型。油井相對集中（可視距離300米范圍內，視為一個井場），井場RTU通過本地ISM無線網絡管理井場各個采集器,即管理井場N口油井和注水閥組間的數據采集、控制，N取值1～22。RTU受令采集井場數據并上傳至站控中心,也受令下達要求采集器遠程啟停抽油機或調配注水閥組間流量等。
