雷賽 三軸運動控制卡DMC1380
產品型號
廠商性質 生產商
公司名稱深圳市雷賽控制技術有限公司(原雷賽智能控制事業部)
地 址深圳市南山區學苑大道1001號南山智園A3棟9樓
企業信息
普通會員第17年
公司類型: 生產商
主運營:運動控制卡/控制器、PCI總線運動控制卡、PC104總線...
所在地區:深圳市
注冊時間:2009-12-01
- ?機器視覺運動控制一體機在SCARA
- ?M系列教學(基礎教程篇)|MC_Mov
- ?AI視覺外觀檢測在全自動測包機中
- ?C#上位機與運動控制卡網絡通訊的
- ?DELTA機械手多物料視覺分揀的應
- ?激光振鏡運動控制器在玻璃激光鉆
- ?解決方案|突破“心臟搭橋”局限
- ?EtherCAT運動控制卡應用開發教程
- ?應用案例 | 高連通性與卓越性能
- ?行業應用|全自動薄膜橫切機
功能簡介:

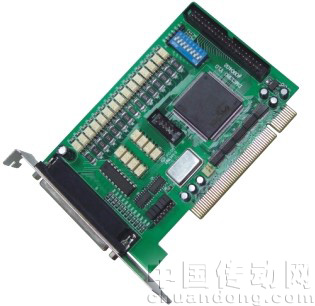

DMC1380運動控制卡是一款價格便宜、使用方便的PCI總線3軸運動控制卡。每軸位置指令脈沖頻率可達1.2MHz,可用單路脈沖(脈沖/方向)或雙路脈沖(正脈沖/負脈沖)方式輸出,可以是差分式或單端式信號接口,適合于控制各種步進電機、交流伺服電機。
DMC1380主要用于多軸點位運動控制,具有梯形速度控制功能,還可用PC機軟件實現多軸直線插補功能。電機和I/O信號全部布置在兩個37針插座上。電機控制接口上的IO信號有光電隔離,另一個37針接口上的IO不帶隔離。
DMC1380卡包含55路I/O端口。其中15路輸入口為光電隔離,8路輸出口為光電隔離;其它輸入輸出口為非隔離。與雷泰DMC1000卡相比,提高了I/O驅動能力,可直接控制小型繼電器、電磁閥、指示燈等開關器件。
特點:
■高性價比
■3軸步進/伺服電機控制
■32位PCI總線,即插即用
■最大輸出脈沖頻率1.2 MHz
■位置控制、速度控制2種模式
■軟件實現多軸直線插補
■最多23位數字輸入/32位數字輸出
■一臺PC機可同時使用15塊運動控制卡,控制45軸
應用對象:
半導體產品自動加工和測試設備
電子產品自動加工和測試設備
生物、醫學自動采樣、處理設備
自動包裝設備
數控鉆孔設備
技術規格:
運動控制指標
可控制電機數:3軸
PC機同時工作的運動控制卡數:15塊
最大脈沖頻率:1.2 MHz
脈沖/方向輸出模式:2種
位置范圍::-16,777,216~+ 16,777,215 (24Bit)
運動控制I/O接口信號
每軸都配有機械限位±EL、減速±SD、原點ORG信號
這些信號也可定義為通用數字輸入信號
數字 I/O
通用數字輸入口:23路,其中:15路光電隔離、8路無隔離
通用數字輸出口:32路,其中:8路光電隔離、24路無隔離
軟件支持:
Windows 平臺
驅動軟件、函數庫支持Windows XP/2K/NT/98
推薦使用VB、VC++、CB、LabView編程工具
MOTION1000演示軟件:可幫助用戶調試運動控制函數、檢測硬件系統
訂貨信息:
DMC1380 |
3軸運動控制卡 |
EB37 |
帶37針插座的擴展支架 |
CABLE37-2.0 |
帶37針插頭的2米長電纜,2條 |
ACC37-74ENC |
帶37針插座的接線板,2個 |
IDE40轉DB37連接線 |
IDE40與DB37轉接線 |
TBD37 |
有塑料座的、37針插座接線板,便于安裝至DIN軌道 |
