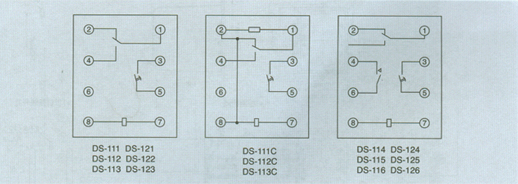

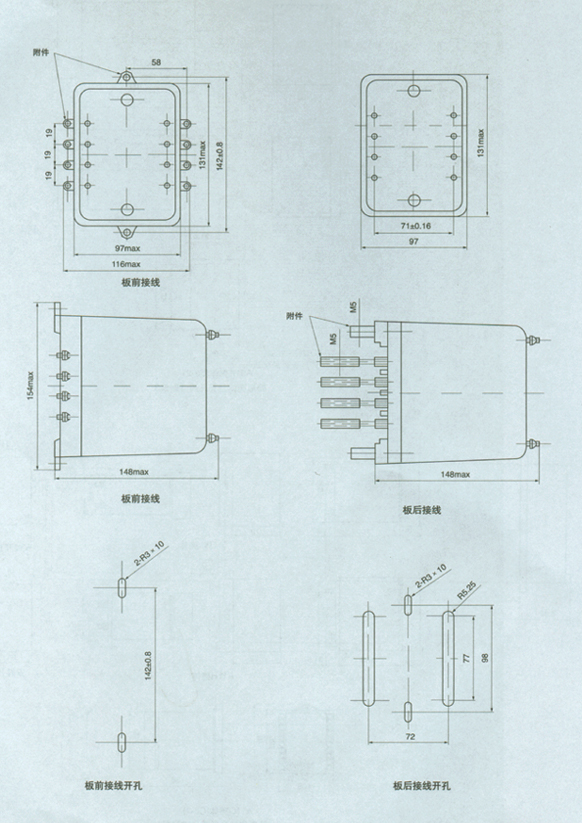

1、應用范圍 該系列時間繼電器用于各種保護和自動控制線路中，使被控制元件的動作得到可調延時。繼電器具有一付瞬時轉換觸點和一付延時動合主觸點，對于DS-114、115、116、124、125、126型繼電器多一付延時滑動主觸點。型號末端帶“C”型屬長期工作，其線圈能長期耐受110％額定電壓（電壓應加在端子①、⑦上），其它型的繼電器線圈耐受110％額定電壓歷時2min。 2、主要技術數據 ● 動作值：直流繼電器不大于70％額定值；交流繼電器不大于85％額定值。 ● 返回值：不小于5％額定值。 ● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 ● 介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 3.內部接線 4.外形及開孔尺寸
