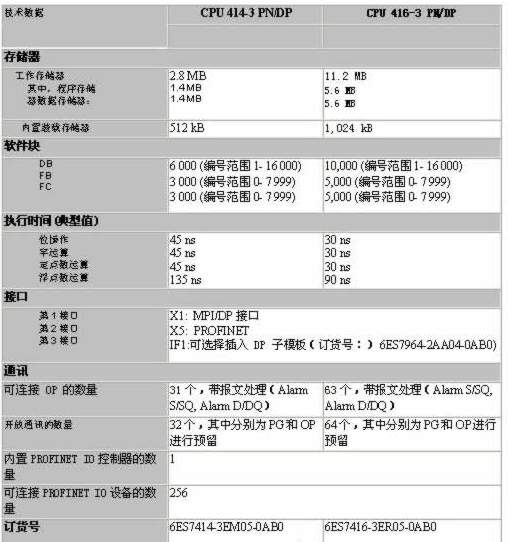

概要 　　兩種新型的 S7-400 CPU （固件版本 V5.0.0） 已經上市： 　　• CPU 414-3 PN/DP 　　• CPU 416-3 PN/DP 　　它們拓展了 SIMATIC S7-400 CPU 的產品范圍，可重點應用在制造自動化和過程自動化解決方案中。它們是S7-400家族中第一個帶有PROFINET接口的CPU,還帶有組合的MPI/PROFIBUS-DP接口，同時還可以只選裝PROFIBUS-DP接口。 　　 　　Internet 文獻 　　 　　PROFINET 接口具有兩種可切換的特性：除了分級網絡拓?fù)浣Y(jié)構外，該新型S7-400控制器在無需其他網絡組件的情況下允許線性網絡結構。 　　與不帶PROFINET接口的其他S7-400 CPU相比，該CPU不但提高了處理速度和通訊性能，同時還具有下列新特性： 　　新型S7-400 PROFINET CPU 的技術亮點: 　　• 通過提高控制和通訊性能，提高您的生產力 　　• 通過提高諸如工作存儲器、FC、FB、DB塊的數量以及可通過PROFINET IO連接多達256個IO設備，可以使其應用更加廣泛 　　• 支持基于PROFINET CBA實現的機床和工廠的技術模塊化組件 　　• 每個CPU上具有2個可切換的PROFINET接口，使其無需其他設備即可支持線性化結構 　　• 開放的以太網通訊（TCP/IP, UDP, Iso-on-TCP），使其具有靈活的集成選項 　　• 易于診斷，即使沒有STEP 7軟件，也可通過具有基于Web診斷工具的Web瀏覽器或通過SNMP在網絡管理系統中，對機架上的所有模板進行診斷 　　• 通過網絡進行固件升級，維護極為簡單 　　• 通過工廠復位功能（Factory Reset function ）可方便地恢復出廠設置 　　• 存儲卡的序列號讀取功能，更好地保護您的專有技術 　　• 通過SFC78對裝載的內容進行監視，可對信息源瓶頸做出動態相應 　　• 通過帶有標準NTP時鐘協議的工業以太網進行整個工程范圍內的時鐘同步。 　　 　　 　　性能 　　新型CPU提高了控制和通訊能力，與S7-400家族類似的CPU相比，性能更優。 　　存儲卡（MC），帶序列號 　　從5版本開始，S7-400 存儲卡將有一個唯一的序列號。新型CPU可以讀出該序列號。在實際應用中，用戶可以從MC卡中讀出該序列號，以確保其用戶程序只能在該MC卡上運行。 　　PROFINET CBA 　　集成的PROFINET CBA 可以為機床和設備提供模塊化技術功能，其優勢在于： 　　工廠可以方便地實現標準化、重復使用或擴展。它可以對客戶需求進行靈活和快速的響應，通過對組件級設備進行預檢測，可以縮短和簡化調試過程。 　　PROFINET IO 　　PROFINET IO 是一種通訊理念，可以在PROFINET框架內實現模塊化、分布式應用。PROFINET IO 基于工業以太網，可進行CPU與分布式現場設備和外設的連接。更多信息請參見“PROFINET系統描述”（ID: 19292127）中的PROFINET IO介紹。19292127）. “從 PROFIBUSDP 到 PROFINET IO”（ID:19289930）編程指南中介紹了PROFIBUS DP 和PROFINET IO的共性和區別。 19289930） 　　SNMP 　　支持簡單網絡管理協議 （SNMP）。標準化協議可以控制監控設備和監控站之間的通訊。 　　可在諸如WinCC可視化系統中對PROFINET CPU進行診斷。 　　STEP 7 　　新型 S7-400 PROFINET CPU 通過STEP 7 V5.4 SP1 以及更高版本的STEP 7 軟件進行組態。低版本的CPU不能對其進行組態。
